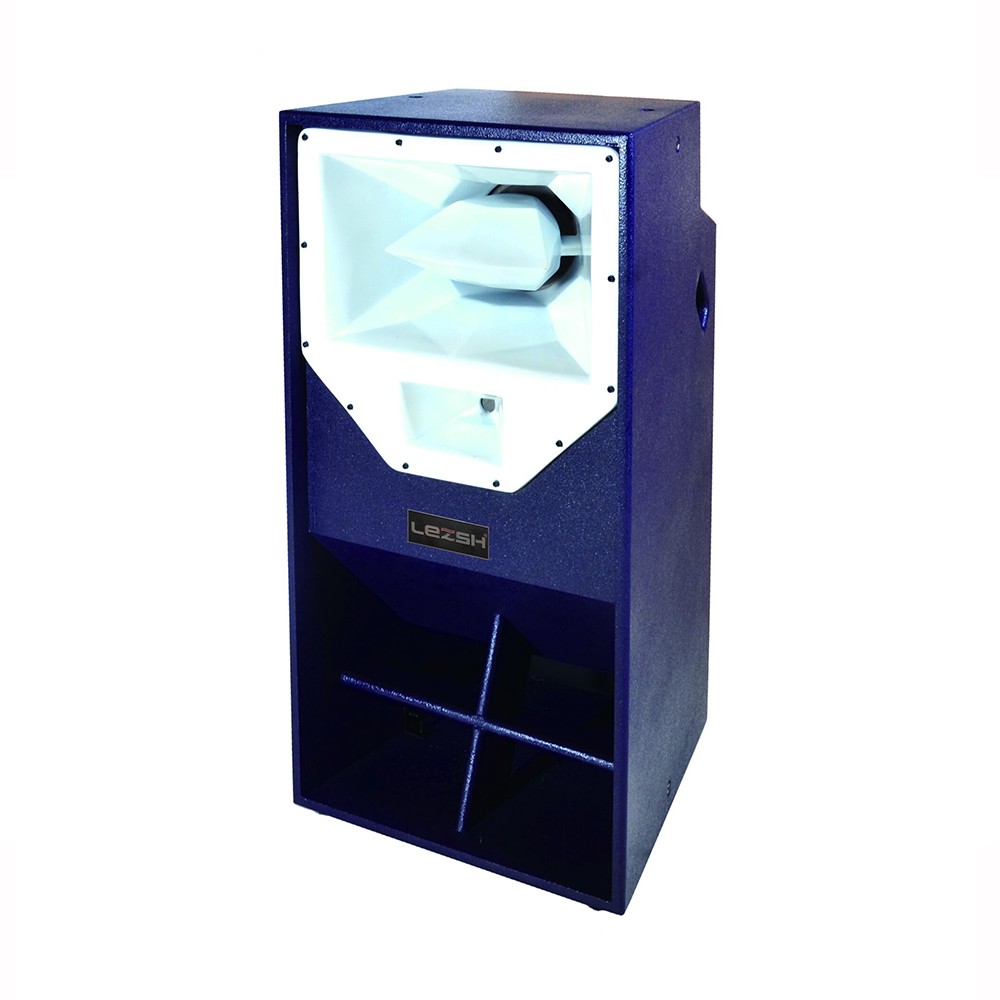

三分頻遠程有源音箱描述

此款遠程音箱采用進口樺木板材箱體，箱體表面聚脲防水漆處理，系統由一只全號角負載有著令人驚訝的細致的緊湊三分頻全頻的音箱，它采用15”驅動器作為低 頻、8”中頻和1”高頻，此音箱的低頻負載技術提供清晰、細致分析和強而有力的聲音。 具有獨特而相對細小、高效能和超卓的聲音，使它能在對聲音素質、音量、和體積等很有要求的場合都能 應用。

產品特性：

1.此款音箱屬于三分頻遠程大功率音箱可單獨使用，全號角負載設計，三路雙放大（中高頻具有內置無源分頻）；

2.具有自己獨特的技術設計驅動器；

3.全面的吊掛和吊掛選購件（M10吊點）。

技術參數MA-15SFY

1.系統類型System type：單15"三分頻矩陣揚聲器；

2.低音LF driver：1*15"；

3.中音MF driver：1*8"釹磁驅動器；

4.高音HF driver：1*1"鈦膜壓縮釹磁驅動器；

5.頻響范圍Frequency response(Hz)：50-18KHz ( ±3dB)；

6.阻抗Impedance(ohms)：8Ω；

7.額定功率Rms power (W)：低音400W，中音200W，高音50W；

8.峰值功率Peak power (W)：2500W；

9.靈敏度Sensitivity(SPL 1W@1M)：102dB；

10.最大聲壓Maximum SPL(dB)：136dB；

11.覆蓋角度Coverage angle(Hx V): 50°*25°) ；

12.箱體結構Structure；進口樺木板；

13.箱體表面處理Finish：聚脲防水漆；

14.連接器Connector ：2 x Speakon NL8；

15.產品凈重 Net weight(Kg)：48Kg；

16.產品尺寸Box size(高H*寬W*深D）mm：920*522*445；

17.包裝毛重 Net weight(Kg)：58Kg；

18.包裝尺寸Box size(高H*寬W*深D）mm：970*572*515。

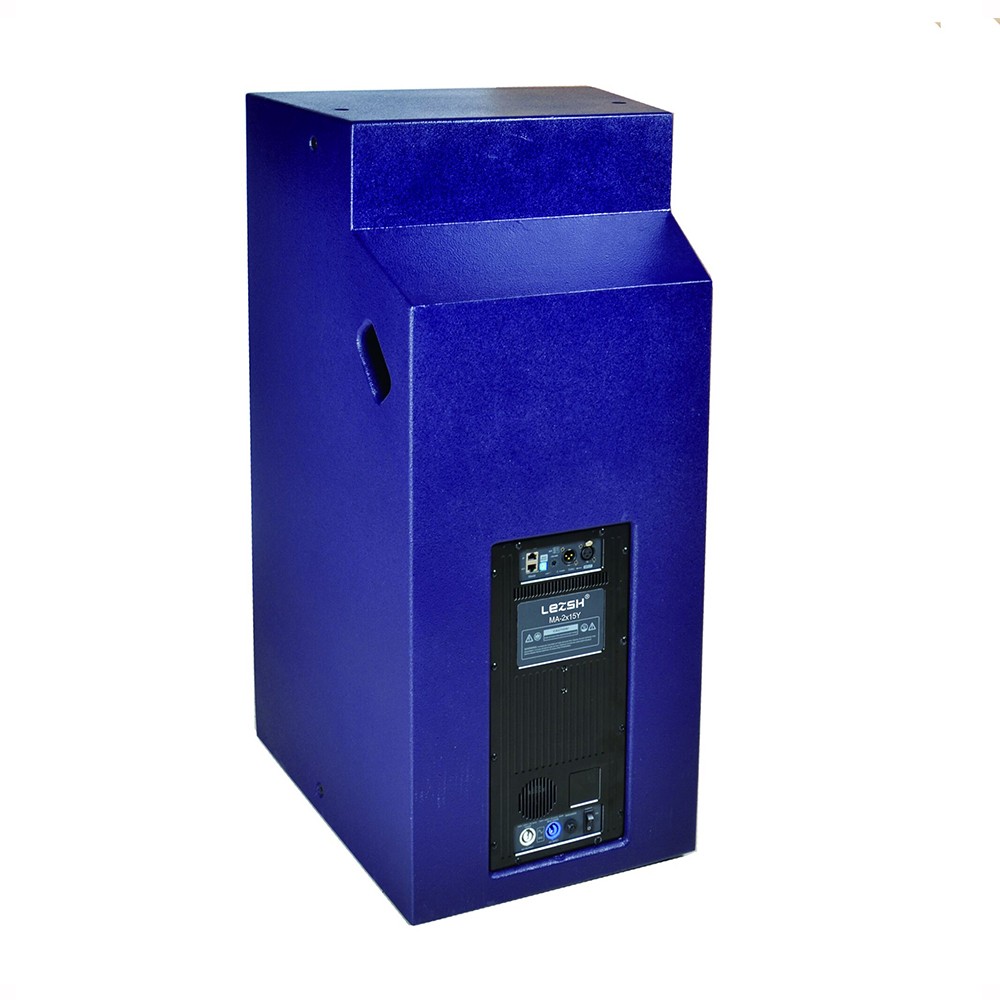

數字功放模塊介紹：

1.固定開關頻率的ClassD二進三出DSP功放模塊；

2.軟開關LLC諧振開關電源模塊；

3.主動式功率因數校正技術（PFC），可在全電壓（90-264V）范圍內穩定工作；

4.高效的揚聲器反電動勢吸收系統；

5.獨特的削峰限幅器；

6.溫控變速風扇，氣流由前至后流通；

7.后背板連接模式選擇（立體聲/并接/橋接）；

8.后背板設有輸入靈敏度選擇切換(0.775v/1v/32dB)；

9.低頻渾厚有力，極低的下潛深度，中高頻圓潤、通透、清晰；

10.功放模塊和電源模塊一體化設計，超過85%的器件采用機械自動化作業，保證產品的一致性。

完善的可靠性保護措施:

此款數字功率模塊有非常完善的可靠性保護措施，這些保護可在誤操作情況下既能保護功放自不受損壞，又可保護與之連接的揚聲器系統不受傷害；

保護完善：軟啟動、直流、次聲頻、高頻、過熱、短路、開機/關機靜音；

軟啟動：無觸點式軟啟動電路可以有效的抑制開關電源啟動時給電網帶來的浪涌沖擊；

直流保護：如果輸出信號中帶有較大的直流電壓，為保護低頻揚聲器不受損壞，機器內設有限制直流輸出的保護；

次聲頻保護：如果輸出信號中帶有大幅度的次聲頻信號，為保護低頻揚聲器不受損壞，次聲頻保護電路將保護；

高頻保護：長期輸入10kHz以上的信號時，為防止損壞功放和高頻揚聲器，功放將會自動衰減輸入信號，限制輸出功率；

過熱保護：功放要在限定溫度范圍內工作，如果功放內部的散熱器溫度超過85℃時，輸出功率將會自動降低（此時的工作狀態稱為功率壓縮狀態），使機內溫度逐漸降低。如果功率壓縮后機內溫度不能降到95℃ 以下時，功放則停止運行，直至機內溫度降至75℃ 以下的溫度后才會自動復位運行；

短路保護：功放外接負載系統發生短路時（保護門限為小于1.0 歐姆），功放禁止功率輸出。短路故障排除后，立即自動恢復功率輸出；

開機/關機靜音：功放開關機瞬間都會處于靜音狀態，這樣可以有效的避免功放在開關機時給揚聲器帶來的異常沖擊。

數字功放模塊技術參數：

1.采樣率24-bit，48kHz ，I2S 數字音頻；

2.輸入端每通道有噪聲門、增益、相位、靜音和4段參；

3.輸出端每通道有高低通濾器、延時、相位、靜音、壓限器和9段參量均衡；

4.每路輸出都有一個獨立的延時控制器，延時時間最大可達到 8.29ms（采樣率為 48K）；

5.功放輸出功率：1*3000W+2*1600W/ 4Ω；

6.頻響: 5Hz-36KHz-1dB；

7.輸入靈敏度:0.775V；

8.信噪比(a-w rms): ＞100dB；

9.失真度 (通常)： ≤ 0.05%；

10.失真度 (SMPTE):≤ 0.05%；

11.輸入阻抗: 20KΩ(平衡);10KΩ(非平衡)；

12.阻尼系數(5Hz-1KHz):＞800:1；

13.轉換速率:50V/uS；

14.聲道分離度 @ 8Ω1KHz :≥80dB；

15.產品尺寸Product size(W*D*H)mm: 375*145*80；

16.產品凈重Net Product weight(kg): 6.5。
