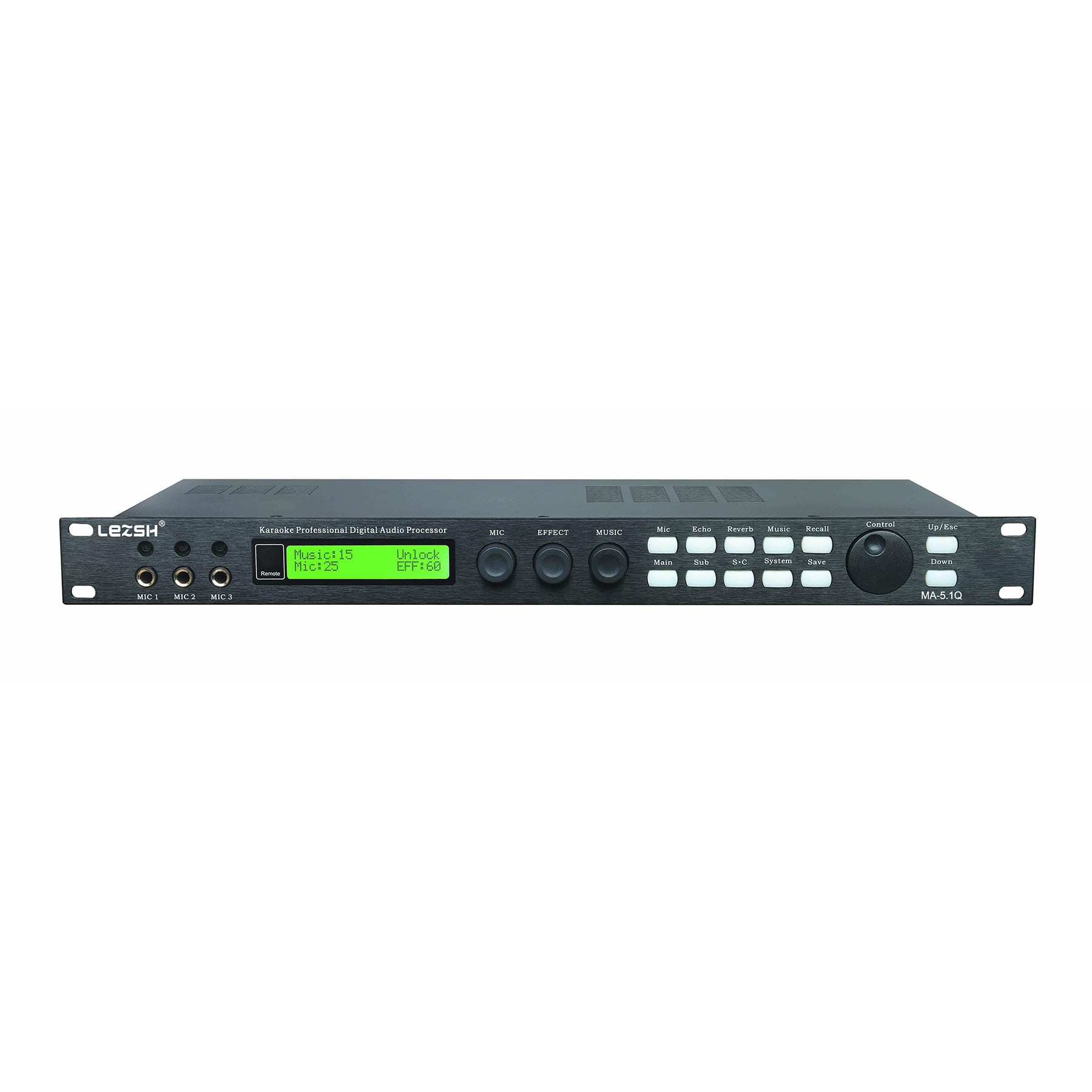

數字前級效果器描述

1.產品選用1U鋁材面板和金屬機箱材料， 適用高溫和溫差大的環境，箱體抗腐蝕，堅固耐用；

2.完善的電子保護線路，具有開機軟啟動、過熱保護、開關機靜音、確保安全可靠；

3.此產品是具有音箱處理器功能的卡拉ＯＫ效果器，每部分功能獨立可調；

4.特設有錄音輸出、電腦評分接口；

5.采用24bit數據總線和32bit DSP；

6.MUSIC輸入通道設有7段參量均衡，頻點、Q值、增益均可精細調節；

7.MUSIC輸入增益可調，另有帶斜率可調的高通濾波器；

8.MIC輸入通道設有15段參量均衡，頻點、Q值、增益均可精細調節；

9.MIC輸入帶有高通濾波器，壓限器；

10.MIC有3級反饋抵制，并可選擇OFF/ON；

11.效果部分設有3段參量均衡，頻點、Q值、增益均可精細調節；

12.效果部分設有回聲和混響效果，可單獨或混合使用；

13.回聲和混響效果分別設有單獨的高通和低通濾波器；

14.主輸出設有5段參量均衡，頻點、Q值、增益均可精細調節；

15.中置輸出、后置輸出及超低音均設有3段參量均衡，頻點、Q值、增益均可精細調節；

16.主輸出、中置輸出、超低音輸出、后置輸出均設有壓限及延時功能和靜音控制；

17.內設管理者模式與用戶模式，用戶模式在調整參數后不能存貯；

18.本機設有功能菜單，也可通用PC界面設置；

19.可存儲16種模式。

技術參數MA-5.1Q

一、音樂

1.音樂參量均衡:7段；2.音樂到主輸出高通濾波器：12dB/24dB(0Hz - 303Hz)。

二、麥克風

1.有四種麥克風FBE模式：OFF  1  2  3；2.有麥克風壓限功能；3.15段麥克風參量均衡；

三、效果回聲：

1.回聲低通濾波器：5.99Hz - 20.6KHz；2.回聲高通濾波器：0Hz - 1000Hz；3.回聲參量均衡：3段；

4.回聲電平：0～100%；5.回聲直達聲電平：0～100%；6.回聲預延時：0～500ms；7.回聲右通道預延時：0～±50% ,（相對左聲道）；8.回聲總預延時：0～500ms；9.回聲右通道延時：0～50% ,（相對左聲道回聲延時時間）；

10.回聲重復：0～90%。

四、混響

1.混響低通濾波器可調范圍：5.99Hz - 20.6KHz；2.混響高通濾波器可調范圍：0Hz - 1000Hz；3.混響電平可調范圍：0～100%；4.混響直達聲可調范圍：0～100%；5.回聲預延時可調范圍：0～200ms；6.混響時間可調范圍：0～3000ms。

五、主輸出（工作模式：唱歌/熱舞（自動/手動），包含除壓限、延時、靜音外的所有參數）

1.音樂電平：0～200%；2.直達聲電平：0～200%；3.回聲電平：0～200%；4.混響電平：0～200%；

5.音樂5段參量均衡；6.壓縮限幅器；7.左通道延時：0～50ms；8.高通濾波器：0Hz - 303Hz；

9.均衡3段參量；10.壓縮限幅器；11.延時：0～50ms；12.靜音功能。

六、超低音輸出（工作模式：唱歌/熱舞與（自動/手動），包含除壓限、延時、靜音外的所有參數）

1.音樂電平：0～400%；2. MIC直達聲電平：0～200%；3.均衡3段參量；4.壓縮限幅器；5.延時：0～50ms；

6.靜音功能；7.高通濾波器：12dB,Q 0.4～1.5,/Bessel 24dB/Butterworth 24dB/Link Riley 24dB/USER 12dB/USER 24dB (0Hz - 303Hz)；8.低通濾波器：12dB,Q 0.4～1.5,/Bessel 24dB/Butterworth 24dB/Link Riley 24dB/USER 12dB/USER 24dB (0Hz - 303Hz)；

七、后置輸出（工作模式：唱歌/熱舞與（自動/手動），包含除壓限、延時、靜音外的所有參數）

1.音樂電平：0～200%；2.直達聲電平：0～200%；3.回聲電平：0～200%；4.混響電平：0～200%；5.高通濾波器：0Hz - 303Hz；6.3段參量均衡；7.壓縮限幅器；8.左通道延時：0～50%；9.右通道延時：0～50%；10.左通道靜音：靜音/非靜音；11.右通道靜音：靜音/非靜音。

八、系統

1.兩個音樂輸入端口：1/2；2.音樂輸入增益：0dB/3dB/6dB (用戶模式不可調節)；3.鍵盤鎖密碼與系統模式切密碼。

4.右通道延時：0～50ms；5.左通道靜音功能；6.右通道靜音功能。

九、中置輸出（工作模式：唱歌/熱舞（自動/手動），包含除壓限、延時、靜音外的所有參數）

十、物理參數

1.輸入電源：AC220V±10%50Hz-60Hz；2.產品尺寸（W*D*H）mm：485*250*48；3.包裝尺寸（W*D*H）mm：520*290*68；

4.產品凈重kg：3.8kg；5.產品毛重kg：5.9kg。
